裝配化集成技術在學校建筑質量控制中的應用與研究報告（部分）

第三章預制(zhi)構(gou)件深化設計(ji)

3.1預制夾心保溫外墻板

本工程山墻采(cai)用預(yu)制(zhi)混凝土夾(jia)心保(bao)(bao)(bao)溫(wen)(wen)外(wai)(wai)墻板，混凝土強度等級(ji)C35，夾(jia)心保(bao)(bao)(bao)溫(wen)(wen)外(wai)(wai)墻板總(zong)厚度200mm（其中外(wai)(wai)頁(ye)(ye)(ye)厚60mm，保(bao)(bao)(bao)溫(wen)(wen)層厚50mm，內葉層厚90mm），與(yu)主(zhu)(zhu)體(ti)(ti)(ti)現澆柱、梁采(cai)用脫開連(lian)接(jie)構造，縫寬20mm，內頁(ye)(ye)(ye)墻側邊(bian)(bian)及頂邊(bian)(bian)伸出拉結鋼筋(jin)(jin)(jin)與(yu)柱、梁連(lian)接(jie)，內頁(ye)(ye)(ye)墻底部預(yu)留(liu)兩(liang)個直(zhi)徑50mm的孔洞與(yu)梁頂插筋(jin)(jin)(jin)連(lian)接(jie)。內頁(ye)(ye)(ye)墻與(yu)外(wai)(wai)頁(ye)(ye)(ye)墻之(zhi)間通過鋼筋(jin)(jin)(jin)桁架(jia)連(lian)接(jie)，鋼筋(jin)(jin)(jin)桁架(jia)每間距400mm設(she)置一道。夾(jia)心保(bao)(bao)(bao)溫(wen)(wen)外(wai)(wai)墻板中間保(bao)(bao)(bao)溫(wen)(wen)層為XPS保(bao)(bao)(bao)溫(wen)(wen)板，四周采(cai)用50mm寬泡沫(mo)玻璃(li)保(bao)(bao)(bao)溫(wen)(wen)板（A級(ji)防火材料）封邊(bian)(bian)。預(yu)制(zhi)夾(jia)心保(bao)(bao)(bao)溫(wen)(wen)外(wai)(wai)墻板與(yu)主(zhu)(zhu)體(ti)(ti)(ti)相連(lian)，不作為主(zhu)(zhu)體(ti)(ti)(ti)結構的組成部分,僅承受風荷載和自重。具體(ti)(ti)(ti)構造詳(xiang)圖(tu)如圖(tu)3-1~圖(tu)3-8所示。

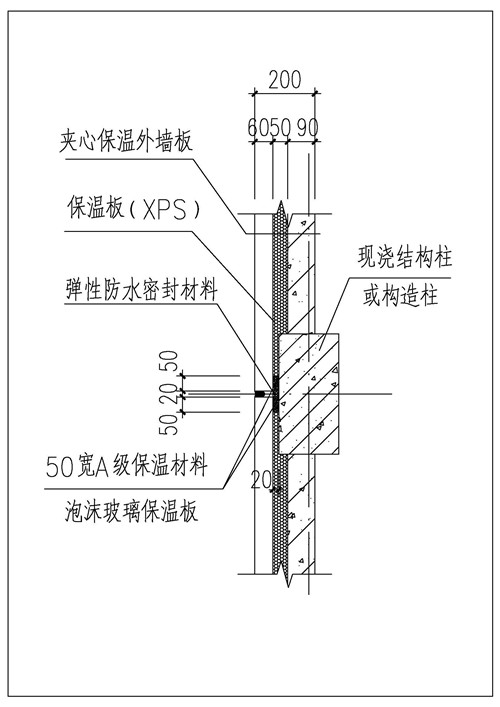

圖3-1豎(shu)向縫防火構(gou)造圖

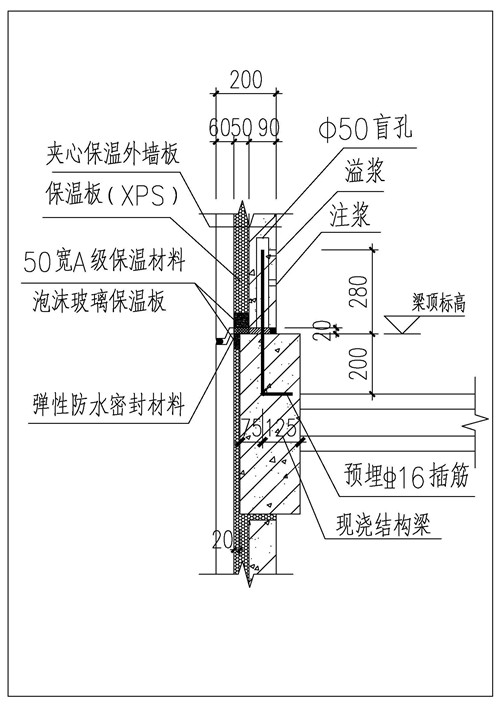

圖3-2水平縫防火(huo)構造及預埋插筋(jin)詳圖

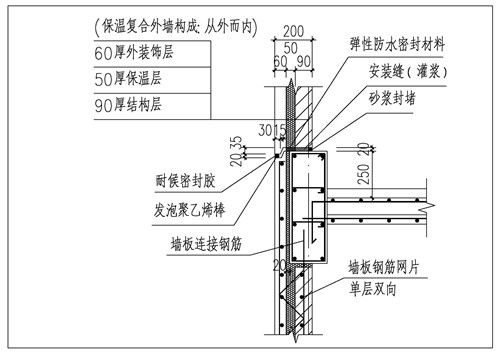

圖3-3 標準(zhun)層墻(qiang)板水平(ping)縫構造圖

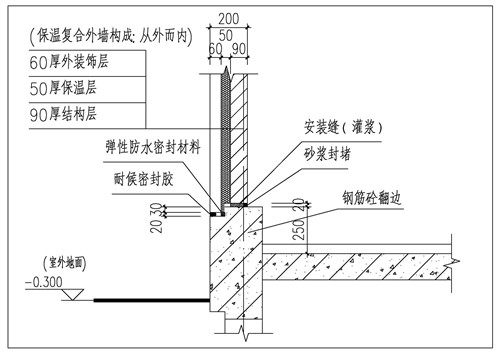

圖(tu)3-4首層墻板水平縫構造圖(tu)

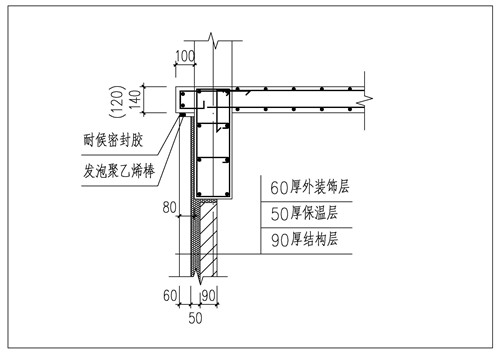

圖3-5墻板頂部水平縫構造圖

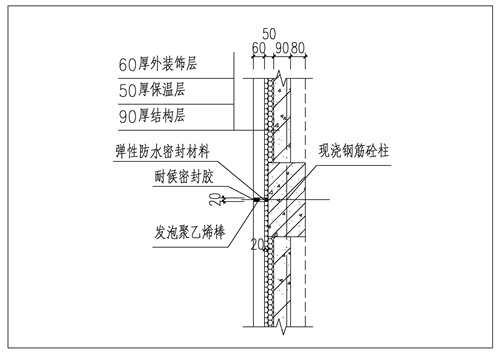

圖(tu)3-6墻板平(ping)面豎向縫構(gou)造圖(tu)

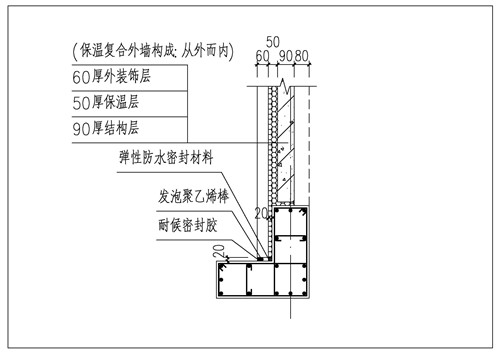

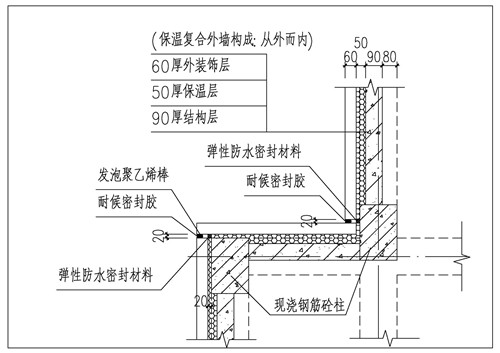

圖(tu)3-7墻板陰陽(yang)角豎(shu)向縫構造圖(tu)

圖(tu)3-8墻板端(duan)部豎向縫構造圖(tu)

3.2疊合樓板

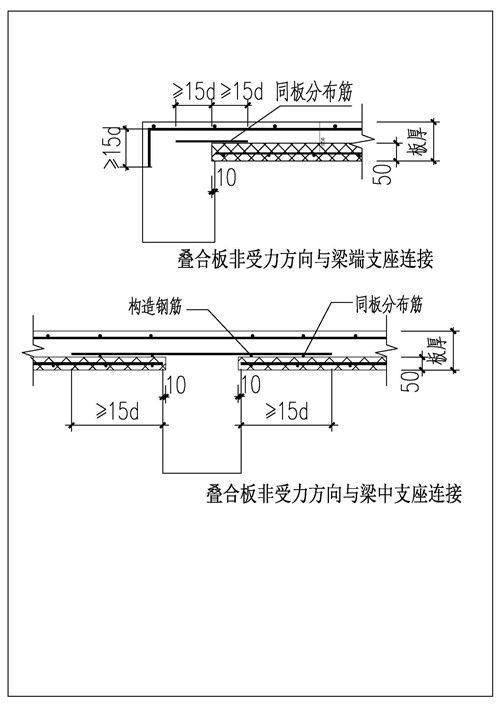

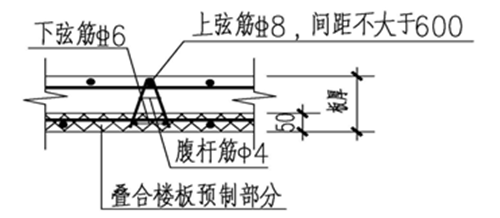

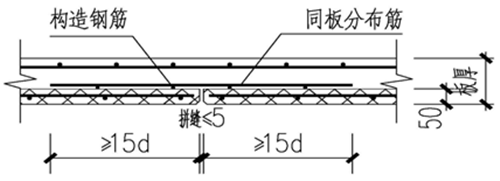

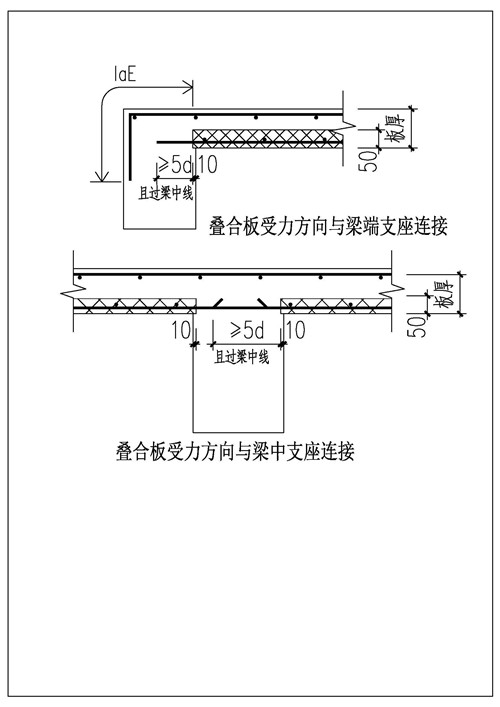

本工程疊(die)(die)合板(ban)板(ban)厚50mm，后澆(jiao)層厚度(du)為(wei)(wei)70mm/90mm，混凝土(tu)強度(du)等級除研究(jiu)生(sheng)公寓(yu)4層為(wei)(wei)C35外均(jun)為(wei)(wei)C30，均(jun)為(wei)(wei)單向(xiang)板(ban)、分離式拼縫(feng)。疊(die)(die)合板(ban)均(jun)采用桁(heng)架鋼筋，桁(heng)架鋼筋間距不大于600mm。具體(ti)構造詳(xiang)圖(tu)3-9~圖(tu)3-12。
