摘(zhai)要(yao)：音樂(le)噴泉(quan)(quan)(quan)近(jin)年(nian)來已(yi)成(cheng)為城(cheng)市景觀(guan)工(gong)(gong)(gong)(gong)程(cheng)的(de)重(zhong)要(yao)構成(cheng)部分，本(ben)文介紹了在(zai)杭州市大劇院(yuan)水池音樂(le)噴泉(quan)(quan)(quan)工(gong)(gong)(gong)(gong)程(cheng)監(jian)理(li)中對(dui)質量(liang)監(jian)督控(kong)制的(de)做法，總(zong)結(jie)出音樂(le)噴泉(quan)(quan)(quan)工(gong)(gong)(gong)(gong)程(cheng)質量(liang)監(jian)理(li)的(de)相關經驗(yan)，為今后的(de)音樂(le)噴泉(quan)(quan)(quan)監(jian)理(li)工(gong)(gong)(gong)(gong)作提供有益的(de)借鑒。本(ben)文結(jie)合(he)了作者的(de)監(jian)理(li)體驗(yan)論述了在(zai)噴泉(quan)(quan)(quan)安(an)裝中給(gei)排水、電氣照明(ming)各系統(tong)所須注意(yi)的(de)施工(gong)(gong)(gong)(gong)質量(liang)監(jian)理(li)要(yao)點。

關鍵詞：音樂噴泉、安裝監理、質量控制、經驗總結
一、引言
    作為人工水景的重要表現形式，音樂噴泉景觀近年來在城市現代景觀工程中得到了越來越廣泛的應用，但在施工質量監理過程中尚缺乏系統指導理論。音樂噴泉安裝需融合音響、給排水、電氣照明多個領域的專業技術才能營造出賞心悅目的景觀。本文結合筆者在杭州市大劇院音樂噴泉工程的施工監理中的一些經驗，分析在噴泉施工質量監理中需注意的要點，用以指導以后類似工程的監理工作。
二、本案例工程概況
    本案例位于杭州錢江新城核心區，大劇院音樂噴泉系統占地約5000平米，采用了流線型設計手法，簡潔流暢，整體創意為古代如意造型，形似一直盛開的花朵，寓意繁花似錦，如意昌盛，是代表新杭州形象的重要工程。音樂噴泉分四路供電，設置四個低壓配電柜35個控制柜，總用電量約為950千瓦。音樂噴泉總共安裝了246臺臥式潛水泵。 噴泉照明采用12V安全電壓供電，照明光源為水下LED彩燈，800多個LED彩燈結合整個廣場周邊的地埋燈和投射燈形成整個廣場的景觀照明系統。
三、音樂噴泉施工質量監理順序
    施工設計——圖紙會審與設計交底——設備材料采購、預制加工——清理現場、完善施工水電設施——音樂噴泉鋼格柵架制作安裝——噴泉管道安裝、噴泉設備安裝——機電裝置安裝、噴頭安裝——電控柜、電氣系統安裝——水下電纜敷設——工控安裝——音響弱電安裝——遠程控制系統安裝——藝術編排——設備單機及部件調試———系統綜合調試——設備綜合試運行——驗收交付
四、音樂噴泉施工質量監理控制要點
1、施工前要把好審核施工組織設計關。
    音樂噴泉工程系統的安裝應單獨編制施工組織設計，并應包括與土建施工、設備安裝、裝飾裝修的協調配合方案及安全措施等內容。審批施工組織設計，要處理好質量和效果，設計與施工，以最小的消耗，最優化的方案，最簡便的施工手段，獲取最大的效益，按質按期地完成音樂噴泉工程。要認真進行施工設計圖紙會審工作，做好技術交底，對關鍵性施工環節及預見性的質量通病制定切實有效的管理措施，確保音樂噴泉工程質量。
2、防水電纜的敷設質量控制。
    防(fang)(fang)水(shui)(shui)電(dian)(dian)(dian)(dian)(dian)(dian)纜敷設時必須(xu)先放(fang)好樣(yang)，一(yi)整(zheng)條(tiao)(tiao)電(dian)(dian)(dian)(dian)(dian)(dian)纜中(zhong)間不允(yun)許有接(jie)頭，防(fang)(fang)水(shui)(shui)電(dian)(dian)(dian)(dian)(dian)(dian)纜與水(shui)(shui)泵電(dian)(dian)(dian)(dian)(dian)(dian)機(ji)的(de)(de)接(jie)線處采用(yong)PVC盒子里面灌注環氧樹(shu)(shu)脂防(fang)(fang)水(shui)(shui)。環氧樹(shu)(shu)脂膠(jiao)(jiao)(jiao)(jiao)要(yao)按照規定(ding)的(de)(de)比(bi)例調配，第一(yi)步先要(yao)做調配試驗(yan)，通過試驗(yan)結果最終確定(ding)配合(he)比(bi)，灌膠(jiao)(jiao)(jiao)(jiao)前(qian)要(yao)將防(fang)(fang)水(shui)(shui)電(dian)(dian)(dian)(dian)(dian)(dian)纜的(de)(de)接(jie)頭清理干凈，沒有泥沙(sha)、油污、水(shui)(shui)痕等，然(ran)后(hou)(hou)用(yong)乳膠(jiao)(jiao)(jiao)(jiao)帶(dai)半疊包兩(liang)(liang)層(ceng)(ceng)，接(jie)著用(yong)半疊包聚乙(yi)烯粘膠(jiao)(jiao)(jiao)(jiao)帶(dai)2—3層(ceng)(ceng)（兩(liang)(liang)端超出乳膠(jiao)(jiao)(jiao)(jiao)帶(dai)10毫(hao)米），最后(hou)(hou)將接(jie)頭裝進PVC盒子里面灌注環氧樹(shu)(shu)脂，環氧樹(shu)(shu)脂灌膠(jiao)(jiao)(jiao)(jiao)完成后(hou)(hou)要(yao)留足夠時間讓樹(shu)(shu)脂凝固，不能(neng)倉促放(fang)水(shui)(shui)淹沒。灌膠(jiao)(jiao)(jiao)(jiao)凝固到位時還要(yao)將接(jie)頭完全浸入水(shui)(shui)中(zhong)24小時后(hou)(hou)用(yong)表(biao)測(ce)定(ding)其(qi)絕(jue)緣電(dian)(dian)(dian)(dian)(dian)(dian)阻(zu)(zu)，整(zheng)條(tiao)(tiao)電(dian)(dian)(dian)(dian)(dian)(dian)纜（包括(kuo)接(jie)頭）的(de)(de)絕(jue)緣電(dian)(dian)(dian)(dian)(dian)(dian)阻(zu)(zu)必須(xu)低于電(dian)(dian)(dian)(dian)(dian)(dian)機(ji)對地的(de)(de)絕(jue)緣電(dian)(dian)(dian)(dian)(dian)(dian)阻(zu)(zu)。

（本案例圖例一）

3、光纖敷設的質量控制。
    光纖電纜應敷設前先進行光纖導通檢查。控制光纖的敷設最好安排在防水電纜敷設完成后進行，如果先敷設光纖那么成品光纖在交叉施工時很容易損壞。安裝光纖要采用套管妥善保護，盡可能防止碰、撞、折、壓，由于敷設好的成品光纖保護不到位造成調試階段控制光纖更換的情況經常會發生，所以必須重點強調這一點。
4、噴頭安裝的質量控制。
    數維搖頭龍噴頭安裝與固定，是質量控制的關鍵。噴頭質量以及施工質量的好壞對整個噴泉系統的效果起到最直接的影響，所以在噴頭的施工質量控制中必須做到：
    1） 由于國內生產的噴頭質量參差不齊，水形質量極不穩定，所以須對進場的每只噴頭逐個驗收。
    2）管網安裝完成并進行沖洗后，才能安裝噴頭。
    3）噴嘴前應有不小于20倍噴嘴直徑的直線管段或設整流裝置。
    4）應根據濺水不得濺至水池外面的地面上，確定噴頭距池邊緣的距離。
    5） 同組噴泉用噴頭的安裝形式應盡量相同。
    6） 隱(yin)蔽安(an)裝的噴頭，噴口出流(liu)方(fang)向上不應有障礙物

搖(yao)(yao)擺(bai)(bai)噴(pen)(pen)泉的(de)(de)(de)(de)位置(zhi)與(yu)運動速度(du)(du)的(de)(de)(de)(de)變化是(shi)產生搖(yao)(yao)擺(bai)(bai)水(shui)型瀟灑(sa)風景的(de)(de)(de)(de)重要(yao)原因，噴(pen)(pen)泉搖(yao)(yao)擺(bai)(bai)機構的(de)(de)(de)(de)位置(zhi)傳感(gan)器應當是(shi)防水(shui)的(de)(de)(de)(de)不(bu)接觸定(ding)位裝置(zhi)。經常采用有(you)磁鐵感(gan)應的(de)(de)(de)(de)霍爾(er)傳感(gan)器、光纖引導(dao)的(de)(de)(de)(de)光電傳感(gan)器或磁鐵吸引的(de)(de)(de)(de)旋轉位置(zhi)編碼器。調試時需要(yao)手動調整噴(pen)(pen)頭的(de)(de)(de)(de)噴(pen)(pen)射(she)角度(du)(du)，按設計(ji)要(yao)求(qiu)調試噴(pen)(pen)泉水(shui)形(xing)。本案例采用光纖引導(dao)的(de)(de)(de)(de)光電傳感(gan)器。

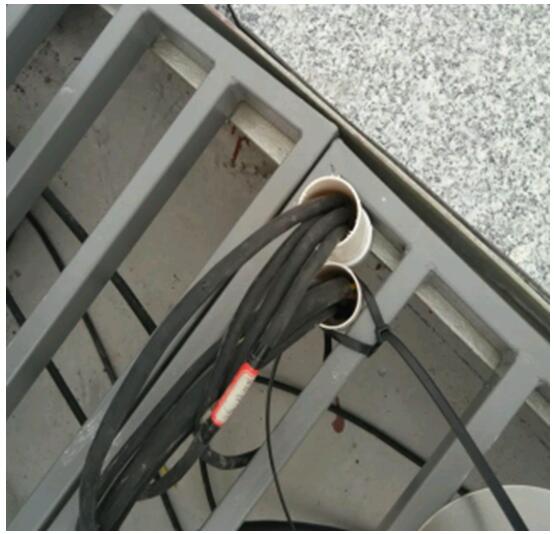

（本案例圖例二）

5、潛水泵安裝的質量控制
    水泵流量和揚程應按所選噴頭形式、噴水高度、噴嘴直徑和噴嘴數量，以及管道系統的水頭損失等經計算確定。水泵流量、揚程應留有計算值的10%～15%的余量。水下水泵宜選用潛水泵，本案例選用臥式潛水泵。水泵電路要嚴格安裝電流、電壓測量表及短路保護，否則不得運行不得投入使用，以免發生故障導致電機燒壞。
    潛水泵安裝需要注意事項 如下：
    A、安裝時，輸水管用橡膠墊墊平，螺栓均勻對稱擰緊。 B、要求電機上端距動水面不少于0.5米。 C、潛水泵入水深度（靜水位）不超過60米，動水位距進水節不少于0.5～1米，否則容易損壞水泵橡膠軸承和燒毀潛水電機。D檢查并消除因配管加載在的泵上的載荷,與對中同時進行。E、潛水泵軸線與總管軸線平行或垂直 F、同組噴泉用的潛水泵安裝在同一高程上。G檢查軸是否同心。電機端絕對不高出泵頭端，臥式安裝夾角在0～-15之間。
    安裝完成時要檢查潛水泵安裝方向是否正確。在設計負荷下連續運轉2h，潛水泵應工作正常，無滲漏，無異常震動和聲響，電機電流和功率不超過額定值，溫度在正常范圍內。
6、水下燈安裝的質量控制
    嚴禁用220V電壓試燈；安裝水下燈防水一定要過關；水下燈離控制燈的變壓器不能過遠，太遠的話雖然燈是好的，達不到一定電壓，燈也不會正常亮。
    水下燈具的防護等級要求達到IP68；安裝時需要調整光源的角度、使噴泉水形的光效效果最佳；水下彩燈等主要電氣設備必須采取漏電保護，漏電保護器額定漏電動作電流≤30mA。燈光設備要先試運行2小時，觀察燈光設備的顏色、角度、防水性能及其工作是否正常。調試正常后，電氣照明器具以系統進行通電試運行，系統內的全部照明燈具均開啟，同時投入運行，運行時間為24小時。 全部照明燈具通電運行開始后，及時測量系統的電源電壓負荷電流，運行過程中每隔8小時測量記錄一次，直到24小時運行完
為止。
7、音響系統安裝的質量控制。
    音(yin)樂(le)噴泉(quan)(quan)音(yin)響(xiang)(xiang)系統中音(yin)箱(xiang)安裝位置(zhi)的選定，也不能忽視。如果簡單地把音(yin)箱(xiang)掛(gua)在墻上，就很可(ke)能會(hui)帶來(lai)回音(yin)，影響(xiang)(xiang)音(yin)樂(le)噴泉(quan)(quan)的音(yin)響(xiang)(xiang)效果。所(suo)以要選擇高度合(he)適的美觀(guan)大方的音(yin)箱(xiang)桿，音(yin)箱(xiang)桿和音(yin)箱(xiang)的顏(yan)色還要與現場環境(jing)協調一(yi)致。

（本案例附圖三）

五、本案例的施工質量監理時的教訓
    1、大劇院水池等電位施工時土建單位與噴泉安裝施工單位出現了扯皮推諉
    2、敷設好的光纖成品保護不到位，調試時不得不重新更換光纖
    3、調試時原采購進場的控制電腦32位不能滿足音樂噴泉系統調試要求，不得不更換成64位控制電腦
    4、噴泉調試時電磁閥不能正常工作，不得不更換相關線路低壓柜中的變壓裝置，原因沒有充分考慮電磁閥與控制室低壓柜變壓器出線的距離。
    5、潛水泵進場時施工單位沒有按照招投標文件的品牌要求，被退場處理重新采購，對音樂噴泉安裝進度造成了嚴重影響。
六、結束語
    音樂噴泉安裝質量監理中要嚴格工序交接質量驗收，要嚴格音樂噴泉安裝的全過程質量控制，要著重關鍵安裝工序施工質量細節的把關，質量監理的目標是要達到節能、高質量、高品位、更高藝術效果的自動化智能控制音樂噴泉的效果。

參考文獻：
1、<水景噴泉工(gong)程施工(gong)技術(shu)規程》（CECS218：2007）
